DFU Series-Double Nut Ball Screw

DFU Series-Double Nut Ball Screw

Unit:mm
 I:Lead   Bd:Ball Dia  N:Number of circuits  K:Stiffness(Kgf/um)  Ca:Basic Dynamic Rating
 Load (Kgf)  Coa:Basic Static Rating Load (Kgf)

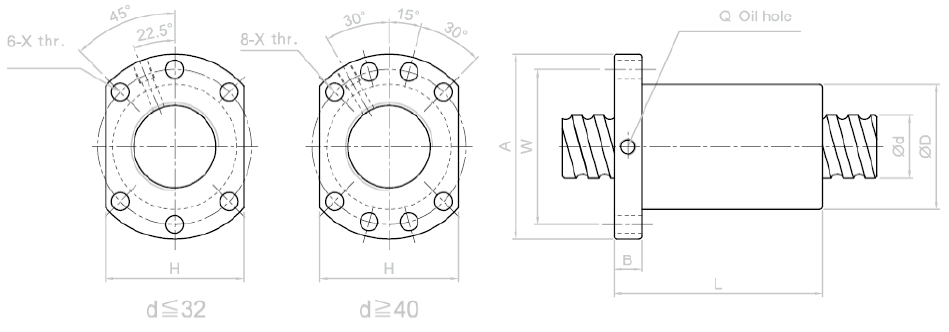

Part No d I Bd Dimension Ball Screw Nut
Rating Load 		K
 D A B L W H X Q N Ca Coa
DFU1604-4 16 4 2.381 28 48 10 80 38 40 5.5 M6 1X4 973 2406 43
DFU1605-4 5 3.175 28 48 10 100 38 40 5.5 M6 1X4 1380 3052 44
DFU1610-3 10 3.175 28 48 10 118 38 40 5.5 M6 1X4 1103 2401 35
DFU2004-4 20 4 2.381 36 58 10 80 47 44 6.6 M6 1X4 1066 2987 51
DFU2005-4 5 3.175 36 58 10 101 47 44 6.6 M6 1X4 1551 3875 53
DFU2504-4 25 4 2.381 40 62 10 80 51 48 6.6 M6 1X4 1180 3795 60
DFU2505-4 5 3.175 40 62 10 101 51 48 6.6 M6 1X4 1724 4904 62
DFU2506-4 6 3.969 40 62 10 105 51 48 6.6 M6 1X4 2318 6057 64
DFU2508-4 8 4.762 40 62 10 120 51 48 6.6 M6 1X4 2963 7313 67
DFU2510-4 10 4.762 40 62 12 145 51 48 6.6 M6 1X4 2954 7295 67
DFU3204-4 32 4 2.381 50 80 12 80 65 62 9 M6 1X4 1296 4838 71
DFU3205-4 5 3.175 50 80 12 102 65 62 9 M6 1X4 1922 6343 74
DFU3206-4 6 3.969 50 80 12 105 65 62 9 M6 1X4 2632 7979 78
DFU3208-4 8 4.762 50 80 12 122 65 62 9 M6 1X4 3387 9622 82
DFU3210-4 10 6.35 50 80 12 162 65 62 9 M6 1X4 4805 12208 82
DFU4005-4 40 5 3.175 63 93 14 105 78 70 9 M8 1X4 2110 7988 87
DFU4006-4 6 3.969 63 93 14 108 78 70 9 M6 1X4 2873 9913 91
DFU4008-4 8 4.762 63 93 14 132 78 70 9 M6 1X4 3712 11947 96
DFU4010-4 10 6.35 63 93 14 165 78 70 9 M8 1X4 5399 15500 99
DFU5010-4 50 10 6.35 75 110 16 171 93 85 11 M8 1X4 6004 19614 117
DFU5020-4 20 7.144 75 110 16 280 93 85 11 M8 1X4 7142 22588 126
DFU6310-4 63 10 6.35 90 125 18 182 108 95 11 M8 1X4 6719 25358 139
DFU6320-4 20 9.525 95 135 20 290 115 100 13.5 M8 1X4 11444 36653 152
DFU8010-4 80 10 6.35 105 145 20 182 125 110 13.5 M8 1X4 7346 31953 156
DFU8020-4 20 9.525 125 165 25 295 145 130 13.5 M8 1X4 12911 47747 187
